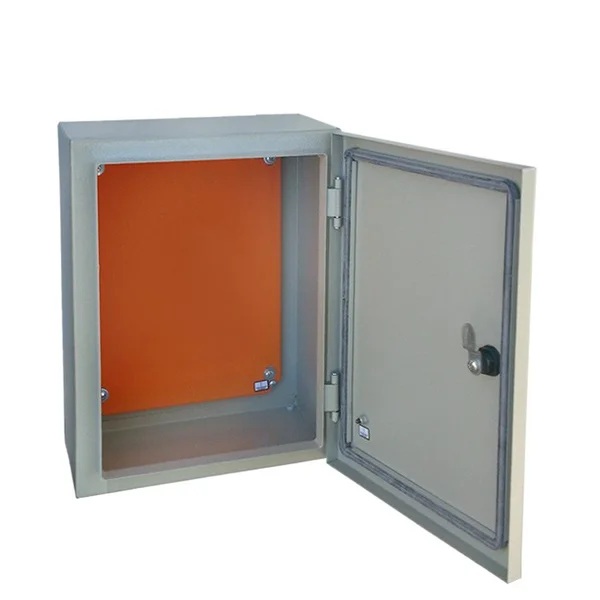

CARACTERÍSTICAS TÉCNICAS – QUADRO METÁLICO 750x550x130 mm
Dimensões Externas

Altura:
750 mm

Largura:
550 mm

Profundidade:
130 mm

Volume Interno Aproximado:
53,6 litros

?? Material:
Corpo e porta: Aço carbono SAE 1010/1020

Alternativas:
Aço inox AISI 304 / 316, alumínio

Espessura da chapa:
Corpo: 1,2 mm

Porta:
1,2 mm a 1,5 mm

?? Acabamento:

Tratamento anticorrosivo:
Desengraxe, fosfatização e passivação

Pintura:
Pintura eletrostática a pó (epóxi-poliéster)

Cor padrão:
Cinza Munsell N6,5 ou RAL 7032 / RAL 7035

?? Fechamento:

Tipo de fecho:
Fecho tipo borboleta, fecho com chave ou trinco metálico

Segurança:
Opção para cadeado ou fechamento com chave triangular padrão

?? Porta:

Tipo:
Porta única, abertura de 120° a 180°

Fixação:
Dobradiças internas ou externas

Vedação:
Borracha injetada ou espuma de poliuretano na porta para vedação

?? Instalação

Fixação:
Furação traseira para fixação em parede ou estrutura

Opcional:
Suportes laterais ou de piso

Chapa de montagem interna:
Aço galvanizado ou pintado, removível

Dimensões compatíveis com o interior útil do quadro

?? Grau de Proteção (IP):
IP54 / IP65 (dependendo do modelo e vedação)

Proteção contra poeira e jatos d’água

Opcional:
Versões IP66

? Aplicações Típicas:

Painéis elétricos de baixa tensão
Automação industrial (CLPs, relés, disjuntores)
Quadros de comando ou distribuição
Instalações prediais e industriais
